| Артикул |
4631153129223 |
| Способ регулирования |
Ручной |
| Угол компенсации |
27,5 град. |
| Габариты (ДхШхВ), мм |
242,5х122х74 |
| Руководство по эксплуатации |
Скачать |
Описание

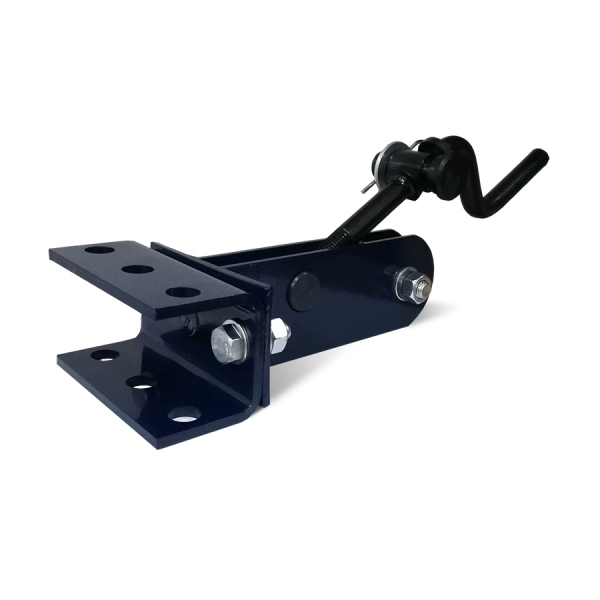

Сцепное устройство «НЕВА» СУ с рукояткой и осью (005.09.1600-03) представляет собой приспособление для агрегатирования с мотоблоками «НЕВА» следующих видов навесного оборудования:
- плуг «НЕВА» ПН с креплением на ось (005.08.0600-04)
- окучник «НЕВА» двухрядный ОНД с креплением на ось (005.04.0200-01)
- окучник «НЕВА» двухрядный ОСД с увеличенной шириной захвата и креплением на ось (005.03.0900-04)
- окучник «НЕВА» дисковый однорядный ОД (005.03.1000)
- окучник «НЕВА» дисковый однорядный ОД с креплением на ось (005.03.1000-01)
- окучник «НЕВА» дисковый оборотный с бороздоделом ОДБ (005.04.0600)
- окучник «НЕВА» однорядный ОС с увеличенной шириной захвата и креплением на ось (005.03.0800-04)
- полольники-рыхлители ПЛ (005.05.0400)
- картофелекопатель «НЕВА» КНМ с креплением на ось (005.07.0100-01)
Составными элементами сцепного устройства являются скоба, основание и болт М14. Основание представляет собой сварную конструкцию, в которую устанавливается болт, закрепленный двумя шайбами со шплинтом. Агрегатирование производится посредством установки скобы на узел крепления мототехники и ее фиксирования с помощью двух шкворней, входящих в комплект мотоблока.
Сцепное устройство СУ позволяет настроить навесное оборудование в двух плоскостях. Для того, чтобы изменить угол разворота плуга достаточно переставить шкворни в пазах пластины основания изделия. Глубина обработки почвы регулируется вращением болта М14.
